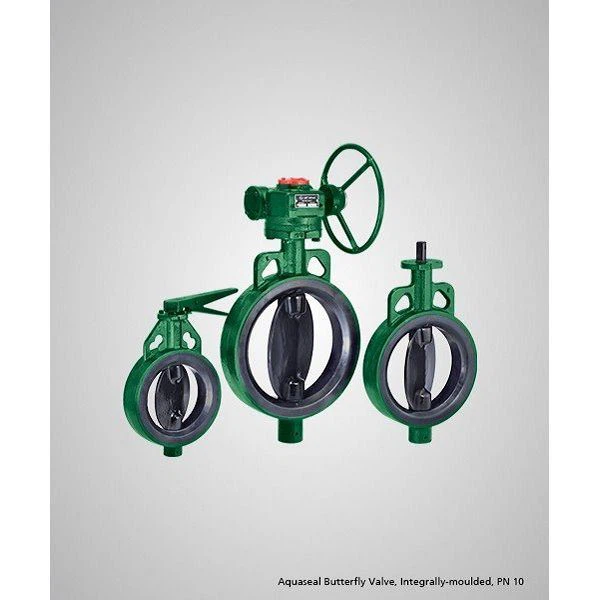

شیر پروانه ای خط مرکزی

توضیحات محصول：

نخ تابیده شده پنبه میکروفایبر

قیمت: قیمت به دلیل هزینه مواد و نرخ ارز در حال تغییر است. لطفا اطلاعات تماس خود را به من بدهید، من جدیدترین قیمت را برای شما به روز می کنم

شرح

شیرهای پروانه ای ویفری با بدنه چدن داکتیل با روکش اپوکسی برای کنترل رسانه های مختلف در کاربردهای تجاری و صنعتی طراحی شده اند. شیر بین دو استاندارد ANSI 125/150، DIN PN10/16 و سایر فلنج های بین المللی نصب می شود. مهر و موم صندلی به فلنج، نیاز به واشر فلنج را بی نیاز می کند. دیسک با دقت 1.4408 (CF8M) ماشین کاری شده است. طراحی دو تکه ساقه و دیسک باعث افزایش ظرفیت جریان و کاهش تلاطم می شود.

امکانات

· نصب بالای ISO5211 برای محرک های دستی، هوایی یا الکتریکی

· صندلی سخت / نرم منحصر به فرد گشتاور را کاهش می دهد و عمر آب بندی را افزایش می دهد

· بدنه چدن داکتیل با روکش اپوکسی

· دیسک 316SS با طراحی ساقه 2 تکه ظرفیت جریان را افزایش می دهد

· گزینه های مهر و موم EPDM، NBR (Buna-N)، FPM، PTFE یا VMQ

· یاتاقان های ساقه تقویت شده با گرافیت PTFE

· فشار نامی 230 PSI (16 بار)

· سوراخ های نصب فلنجی چند استاندارد

· اهرم دستی قفل 10 موقعیت اختیاری

برنامه های کاربردی

شیرهای پروانه ای بدن ویفر برای کنترل جریان آب، روغن، هوا، خلاء و سایر رسانه های سازگار با مصالح ساختمانی استفاده می شود. سوپاپ ها را می توان با محرک های دستی، هوا یا الکتریکی کار کرد.

چهار گزینه مهر و موم موجود است:

EPDM، NBR (Buna-N)، FPM، PTFE، VMQ

عمل

شیرهای پروانه ای ویفر مستقیم را می توان به راحتی با اپراتور دستی اختیاری، محرک هوا یا محرک الکتریکی با استفاده از نصب استاندارد ISO5211 در بالا نصب کرد. چرخاندن ساقه مربعی یک چهارم دور، دیسک فولاد ضد زنگ را حرکت داده و دریچه را باز یا بسته می کند. صندلی نرم منحصر به فرد، گشتاور مورد نیاز برای بستن شیر را کاهش می دهد و عمر آب بندی را افزایش می دهد.

محدوده دما

EPDM: -20 تا 120 درجه سانتیگرادNBR(Buna-N): -15 تا 85 درجه سانتیگراد،FKM: -15 تا 180 درجه سانتیگرادVMQ: -30 تا 200 درجه سانتیگراد،PTFE: -20 تا 200 درجه سانتیگراد

گزینه ها

اهرم دستی با قفل 10 موقعیت

جعبه دنده

محرک های هوا

محرک های الکتریکی

ساخت و ساز

شیر فلکه بدن	آهن داکتیل با روکش اپوکسی GGG40
دیسک	1.4408 فولاد ضد زنگ (CF8M)، آلومینیوم برنز (C954)
صندلی دیسک گزینه ها	EPDM، NBR (Buna-N)، FKM، VMQ، PTFE
ساقه مهر و موم	O-ring (همان جنس صندلی)
ساقه	420SS
بلبرینگ	PTFE گرافیت تقویت شده
اتصال دهنده ها	فولاد ضد زنگ
